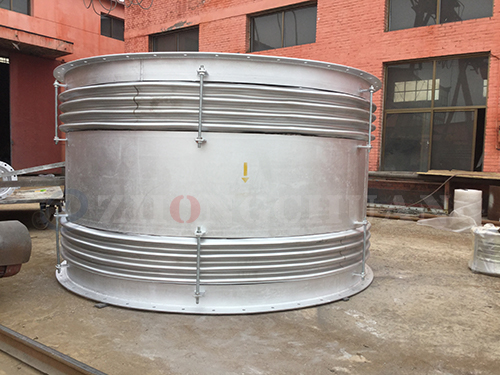

拉桿式補償器中可以補償橫向位移的小拉桿橫向波紋補償器，常用于補償彎曲管段的橫向位移、角位移以及少量的軸向位移。
結構組成由中間接管連接兩組波紋管、以及小拉桿、端接管、法蘭等結構組成構成，構成的結構簡單。以彈性元件波紋管為主體伸縮變形，通過伸縮變形來吸收管道由于熱脹冷縮等原因而引起的位移變化，不能夠承受內壓推力，小拉桿橫向波紋補償器的小拉桿不僅起到限位伸縮的作用，還防止額外盲板力對波紋管的損壞。小拉桿起到重要的作用，所以安裝完成后可通過將內側的螺母擰松到中間位置即可，但是不可將小拉桿拆除。
不同的使用環境并不能采用相同的型號，對流通介質有耐磨要求的應安裝導流筒且根據介質的性質選用與其相適應的材質。波紋管的材質的選用需要根據壓力、溫度、補償量以及介質的性質來選用相適應的材質。
