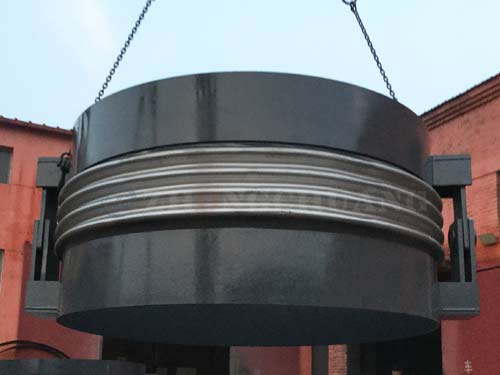

平面鉸鏈波紋膨脹節結構
來源：中創機械 發布時間：2025/11/21 10:55:07
平面鉸鏈波紋膨脹節利用鉸鏈結構來承受壓力推力的膨脹節，吸收管道的角位移。并能承受壓力推力。且不會對主固定支架產生的負荷。
平面鉸鏈波紋膨脹節由一個金屬波紋管與一對鉸鏈結構組成，鉸鏈裝置允許膨脹節在一個平面內產生角位移，并限制其軸向與橫向位移，同時吸收壓力推力。該結構適用于只需單一平面角位移補償?shù)南到y(tǒng)，通常與另一只鉸鏈型或鉸鏈-鉸鏈-萬向組合使用，實現復雜管系的多維角向補償。
當管道因熱脹冷縮而產生彎曲時，會使平面鉸鏈波紋膨脹節的兩端產生一個相對的角位移。角位移通過兩端的立板，作用在鉸鏈板上，鉸鏈板圍繞銷軸旋轉，就像一個杠桿。鉸鏈板的旋轉運動，被轉換為波紋管在軸線方向的線性壓縮或拉伸。介質壓力會在波紋管上產生一個將波紋膨脹節拉直的壓力推力，這個推力被鉸鏈板銷軸系統所承受，并作為一個內力在系統內平衡掉，因此不會傳遞到管道兩端的固定支架上。
結構特點：允許在一個平面內實現角位移補償。鉸鏈機構吸收全部?jī)?nèi)壓推力，減輕系統負擔。限制軸向和橫向位移，提高系統運行穩定性。適用于固定支架和導向支架間距有限的管道布局?？膳c其他膨脹節組合實現三維補償系統。
