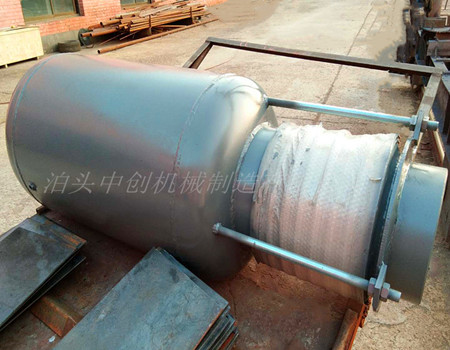

旁通壓力平衡式波紋補償器用于直管補償軸向的位移的同時還能夠平衡管道的壓力推力。波紋補償器生產廠家泊頭中創機械帶您了解旁通壓力平衡式波紋補償器的結構及工作原理。
旁通壓力平衡式波紋補償器結構由兩個相同的波紋管及端管、端環、封頭、外管等構件組成。工作原理：主要用于吸收軸向位移。該波紋補償器通過結構的變化，將管道內壓在波紋管部分轉化為外壓，使波紋管不受內壓柱穩定性的限制，波數可以選的較多，可使位移補償達到要求。由于其與端管焊接的端環、外管、環板的約束，波紋補償器與波紋管連接的接管之間的距離在整個工作過程中不變，當管道熱膨脹時一個波紋管拉伸，另一個波紋管壓縮，吸收管道的軸向變形。端環不僅要承受壓力推力引起的力和力矩，同時還應能夠承受作用在其環面上的壓力載荷。封頭應能承受壓力載荷的作用。
旁通壓力平衡式波紋補償器通過在端管上開出與其流通面積相等的孔使得介質在封頭的阻擋下，通過流通孔流過波紋管外側，在通過流通孔流入端管。根據結構不同分為外壓旁通壓力平衡波紋補償器、內外壓旁通壓力平衡波紋補償器。結構不同使用工況也不同。
