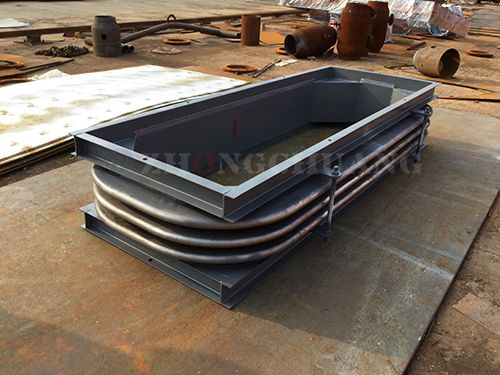

應用于矩形管道的矩形金屬波紋補償器主要用于吸收管道或設備所產生的軸向位移和橫向位移，但是不常用與吸收角向位移。其安裝方法與應用與其它規格的金屬補償器大致相同。中創機械小編帶你了解關于矩形金屬波紋補償器的安裝以及布置方法。
波紋補償器的安裝與固定支架的安裝有關，通常在進行選用前，廠家應了解管道支架的布置。在符合管道布置的前提下進行選用，除了安裝前進行的外觀檢查、流向標志等通用的注意事項外，對于口徑較大矩形補償器，由于其波高較高，且基本不設置外部保護套，更應小心保護波紋管部分避免由于其受到敲擊、劃傷、引弧、焊接飛濺等原因所造成的損害。進行吊裝時應減少或避免過程中變形給波紋管造成的未考慮進去的位移。有疏水裝置的應將疏水口裝置放置在底部。
應用于補償軸向位移時，兩個固定支架之間設置一個，導向支架應該靠近斜管臂兩端設置，以便于減小作用在管道系統上的彎矩。應用于補償少量橫向位移時，當中間管段較重時，矩形金屬波紋補償器上應設置鉸鏈等承重結構將中間管段的重量傳遞給兩側的支架。
