復式拉桿波紋補償器可補償管道因熱脹冷縮等原因引起的位移變化，吸收管道振動，起到保護管道的作用。補償器生產廠家中創機械帶您了解復式拉桿波紋補償器的結構及工作原理，便于用戶了解和使用。

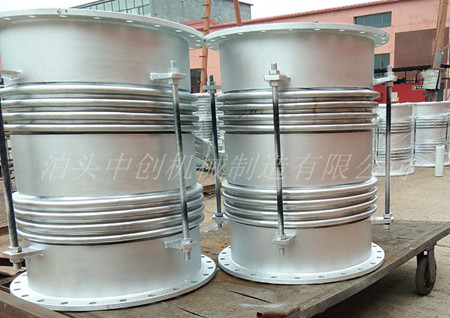

復式拉桿波紋補償器的組成結構:由中間接管所連接的兩個波紋管及端管、拉桿、端板和球面與錐面墊圈等結構件組成。
復式拉桿波紋補償器的工作原理：能吸收平面內的橫向位移。拉桿兩端的球、錐面墊圈使拉桿不僅能承受波紋管壓力推力，且允許拉桿在任意方向傾斜，從而使補償器能吸收平面內的橫向位移。拉桿、端板應能承受壓力推力引起的力和力矩。
在管段的兩個固定管架之間，僅可安裝一個復式拉桿波紋補償器。在使用時對于帶有導流筒的補償器安裝時注意導流方向要與介質的流動方向一致。法蘭連接時為了加強密封性要墊上墊片，安裝完成后對于拉桿部分不要拆除，將拉桿耳片內側的螺栓松開即可，如果管道以拉伸為主的話，可將外側螺母也松開兩三個扣即可。如需要進行打壓試驗，要在固定支架安裝牢固的前提下進行，以免出現波紋管被拉直的現象。
