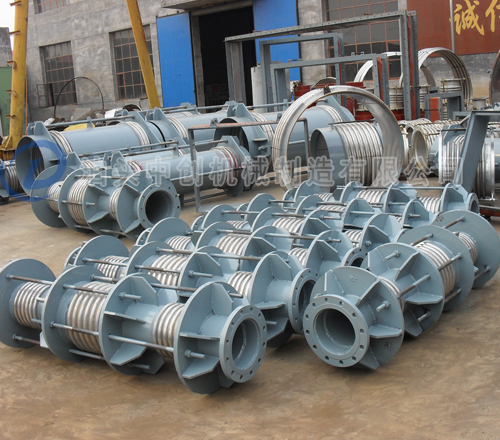

波紋管作為金屬波紋管補償器的主要工作元件，能夠有效地伸縮吸收因熱脹冷縮引起的位移。不同的工況環境對金屬波紋管補償器規格要求不同。中創機械小編整理了常用的金屬波紋補償器規格型號。

金屬波紋補償器可以按其結構、用途、補償類型進行分類，無論哪種金屬波紋補償器波紋管是必不可少的，為更好的了解金屬波紋管補償器根據補償類型分為軸向型、橫向型、角向型。本期將為大家介紹軸向型金屬波紋補償器分類結構，后續將介紹橫向型及角向型金屬波紋補償器。

內壓式波紋補償器：由波紋管、端管、導流筒及法蘭等組成，主要用于補償軸向位移，雖然可以補償少量角向位移，但一般不用來補償角向位移。

外壓式波紋補償器：由波紋管、外管、端環、進出口端管 、導流筒等組成，將管道內壓在波紋管部分轉化為外壓，主要吸收軸向位移，具有補償量大，保溫性能好的特點。

無約束波紋補償器：由波紋管、導向圈、工作接管、保護套、導流筒等組成，具有補償量大，有強力自導向和抗彎能力，可以簡化管道導向支架的設計。

復式波紋補償器：由中間接管所連接的兩個波紋管及端管等組成，用于吸收軸向與橫向合成位移。

直埋式波紋補償器：由波紋管、外殼、接管、導流筒、導向密封套等組成，用于軸向補償，同時具有抗彎能力，不考慮管道下沉的影響。

煤粉管道專用三維補償器：由波紋管、環板、中間接管、接管等組成。具有耐高溫、不漏粉、不積粉、剛度小的特點。

直管壓力平衡式波紋補償器：由接管、一組工作波、兩組平衡波、環板及導流筒等組成，可補償軸向位移，內壓推力自身平衡。

以上為軸向型金屬波紋補償器規格分類，雖然都起到補償軸向位移的作用，但是現場環境不同選用的波紋補償器規格也不同。對于金屬波紋管補償器規格選用過程中遇到的問題歡迎來電咨詢！
