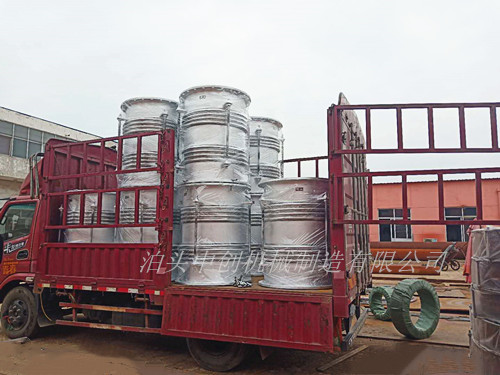

軸向復式拉桿波紋補償器以波紋管為主要工作元件，由中間接管連接兩組波紋管及端管、拉桿、端板和球面與錐面墊圈等結構件組成。用來吸收管道或設備由于熱脹冷縮引起的軸向位移。波紋管生產廠家中創機械帶您了解復式拉桿波紋補償器是如何吸收軸向位移的。
復式拉桿波紋補償器結構簡單，補償量大，一般適用于疲勞次數較低，需要大補償量的管線。通過波紋管伸縮來吸收軸向位移，可應用于“L”或“Z”形管段上。
主要工作元件波紋管由薄板經卷制、焊接形成圓筒狀管胚，在選用時需要考慮工作介質、溫度、內部和外部環境條件外還需要考慮現場使用工況。
復式拉桿波紋補償器在進行安裝時需要注意：
1、安裝前需要核查固定管架、導向管架等是否符合設計要求。對于有流向要求的應使介質流向箭頭與介質流動的方向一致。
2、安裝過程中，注意波紋管等薄壁部分免受因敲擊、劃傷、引弧焊接飛濺等原因造成的損害。
3、法蘭連接方式安裝時兩片法蘭間加裝墊片并擰緊螺栓。
4、對于事先未考慮，并且在設計時未計入波紋管補償器的位移不應讓復式拉桿波紋補償器來承受。需要調整管道系統去配合波紋補償器不能用調節補償器的方法來補償管道的安裝偏差。
